Материалы, применяемые при изготовлении и монтаже вентиляционных систем и оборудования

В качестве материалов для изготовления вентиляционных систем, выбираемых в зависимости от качеств транспортируемой среды в соответствии со СПиП 2.04.05 — 86, применяют металлические (сталь, цветные металлы) и неметаллические (пластмассы, полиэтилен, стеклоткань и др.) материалы.

Прокатная сталь

Сталь горячекатаную круглую диаметром от 5 до 36 мм и квадратную со стороной квадрата от 5 до 36 мм применяют для подвесок воздуховодов, фундаментных болтов, креплений вентиляторов, воздухонагревателей (калориферов) и другого оборудования.

прокатная сталь

Виды сортовой и фасонной прокатной стали:
а — круглая, б — квадратная, в — полоса, г — угловая равнополочная, д — угловая иеравнополочная, е -швеллер, ж - двутавровая балка

Стальную горячекатаную полосу выпускают шириной от 12 до 100 мм, толщиной or 4 до 16 мм. Из полосы изготовляют хомуты, подвески и фланцы.
Прокатная угловая сталь бывает равнополочной и неравнополочной.

Угловую равнополочную сталь выпускают размерами от 20X20X3 до 100 X 160 X 12 мм. Из угловой стали размерами or 20 X 20 X 3 до 100 X 100 X 12 мм изготовляют металлические конструкции: каркасы, опоры под оборудование, рамы и станины вентиляторов, фланцы воздуховодов.

Угловую неравнополочную сталь используют большей частью для создания ребер жесткости и каркасов оборудования.

Швеллеры из горячекатаной стали служат для создания опор, стоек, каркасов и рам под оборудование. Двутавровые балки из горячекатаной стал» применяют при изготовлении каркасов и рам под оборудование.

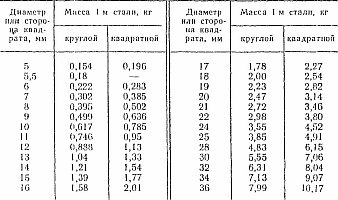

Сталь горячекатаная круглая (ГОСТ 2590—71*) и квадратная (ГОСТ 2591 — 71*)

сталь

Стальная горячекатаная полоса (ГОСТ 103—7G*)

стальная полоса

Прокатная угловая равнополочная сталь (ГОСТ 8509—86)

сталь
угловая равнополочная сталь
угловая равнополочная сталь
